AUTOMATYCZNY PRZEŁĄCZNIK ŹRÓDŁA ZASILANIA
230V/20A
Automatyczny przełącznik źródła zasilania jest niezbędnym urządzeniem w systemach wykorzystujących alternatywne źródła zasilania takie jak elektrownie wiatrowe lub ogniwa słoneczne. Dodatkowo układ można wykorzystać do współpracy z agregatami prądotwórczymi w systemach zasilania awaryjnego.
Największą korzyścią płynącą z zastosowania PZ20AD jest zachowanie ciągłości zasilania poprzez wybór między dwoma źródłami zasilania. Dzięki czemu mamy zapewnioną stałą dostawę prądu!.

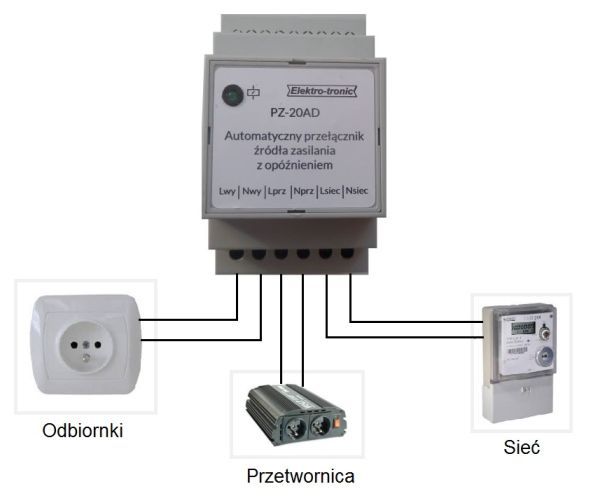

Układ może pracować z przetwornicą napięcia i w takim przypadku po wykryciu napięcia na przetwornicy nastąpi automatyczne przełączenie na zasilanie odbiorników z przetwornicy napięcia. Po zaniku napięcia z przetwornicy nastąpi przełączenie na zasilania odbiorników z sieci.
Układ może pracować z agregatem prądotwórczym w takim przypadku przy zaniku napięcia z sieci elektrycznej nastąpi automatyczne przełączenie na zasilania z agregatu prądotwórczego (agregat powinien posiadać układ automatycznego włączenia po zaniku napięcia z sieci elektrycznej). Podczas pojawienia się napięcia w sieci nastąpi przełączenie na zasilanie odbiorników z sieci elektrycznej.
Przełączenie zasilania z sieci na przetwornicę następuje po czasie 5/10 s. (możliwe ustawienie za pomocą zworki) od wykrycia napięcia 230V na stykach do których podłączona jest przetwornica. Powrót następuje natychmiast po zaniki napięcia z przetwornicy.
URZĄDZENIE DZIAŁA Z PRZETWORNICAMI WYPOSAŻONYCH W FUNKCJĘ SOFT-START
Parametry techniczne
- Napięcie zasilania 200-250 VAC
- Maksymalny prąd obciążenia rezystancyjnego 20A (AC-1)
- Maksymalny prąd obciążenia indukcyjnego 6A (AC-3)
- Maksymalny prąd obciążenia indukcyjne 3 A
- Czas przełączenia 20-50 ms
- Temperatura pracy -30 do +50 C
