STEROWNIK DO MIGOMATU 24V 5A
Moduł realizuje następujące funkcje:
-Załączenie elektrozaworu wypływu gazu ( styk NO) gaz osłonowy podawany jest z wyprzedzeniem 0,1-0,5 s.(regulacja za pomocą potencjometru na płytce modułu) przed rozpoczęciem spawania, wyłączenie wypływu gazu regulowane płynnie w zakresie około 1-4 sekund. Dzięki temu proces spawania rozpoczyna się w osłonie gazu, nie ma opóźnienia jakie gaz potrzebuje od włączenia zaworu do dopłynięcia do uchwytu, wypływ gazu po zakończeniu spawania osłania rozgrzany fragment spoiny zapobiegając utleniani.
- Załączanie i wyłączanie transformatora głównego (sterowanie stycznikiem -wyjście zwierne NO).
- Sterowanie opóźnieniem wyłączenia prądu spawania w zakresie około 0,2-1 sekundy - pozwala to - przy większych prędkościach podawania drutu "wypalić" do końca drut wysuwający się pod wpływem rozpędu - bezwładności podajnika drutu.
- Płynna regulacja prędkości podawania drutu w zakresie 5-99%.
Układ posiada mostek prostowniczy wraz z kondensatorami filtrującymi napięcie zasilania dla silnika podajnika drutu.

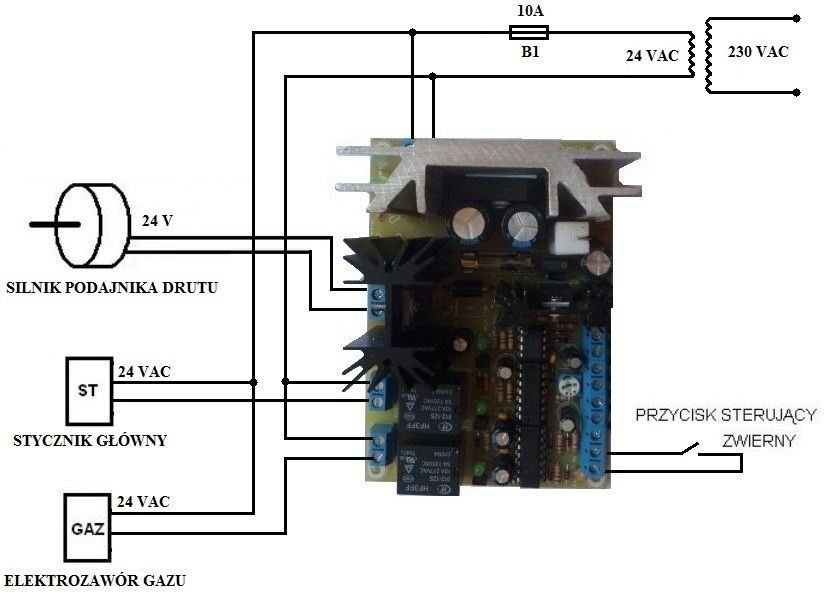

Moduł sterownika wyposażony jest w :
wejścia :
-Wejście na przycisk sterujący zwierny (NO) w uchwycie spawalniczym.
-Wejście zasilania z transformatora 20-26VAC
wyjścia:
-Elektrozawór gazu (wyjście zwierne, styk NO o prądzie do 5A)
-Stycznik transformatora głównego (wyjście zwierne, styk NO o prądzie 5A)
-Silnik podajnika drutu 24V o prądzie do 5A, silnik zasilany bezpośrednio z modułu).
Sterownik posiada potencjometry regulacyjne:
-Potencjometr do regulacji prędkości silnika podajnika drutu.
-Potencjometr do regulacji czasu wyłączenia stycznika prądu spawania
-Potencjometr do regulacji czasu wyłączenia elektrozaworu gazu
-Potencjometr do regulacji wyprzedzenia włączenia elektrozaworu gazu
UWAGA !
Dostępne tylko w naszym sterowniku !
-Diody led do sygnalizacji stanów poszczególnych wyjść (stycznik, elektrozawór gazu, silnik podajnika) co znacznie ułatwia diagnostykę.
-Potencjometr montażowy znajdujący się na płytce modułu do regulacji czasu wyprzedzenia wypływu gazu 0,1-0,5s.
-Bezpiecznik 8A obwodu silnika, co zapobiega uszkodzeniu sterownika podczas zablokowania się drutu w podajniku
W zestawie znajdują się wszystkie potencjometry regulacyjne oraz instrukcję obsługi.
Parametry techniczne :
- Napięcie zasilania/pracy 20-26 VAC
- Pobór prądu 100mA
- Maksymalny prąd silnika od podajnika prądu 5 A
- Wyjście sterujące elektrozaworem gazu przekaźnikowe o prądzie 5A
- Wyjście sterujące stycznikiem głównym przekaźnikowe o prądzie 5A
- Wymiary modułu (szer/dlug/wys) 80x100x60mm
- Gwarancja 24 miesiące
.
.
