ZABEZPIECZENIE PRZED ROZŁADOWANIEM
AKUMULATORA 30A

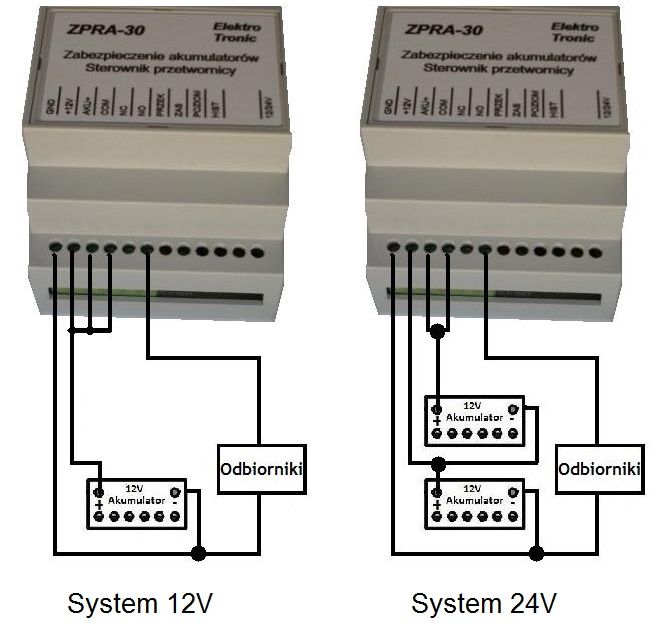

Zabezpieczenie przed rozładowaniem akumulatorów posiada 1 styk zwierny (normalnie otwarty), który załączy się po osiągnięciu zadanego napięcia regulowanego w zakresie (10,5-15V/21-30V) oraz jeden styk rozwierny(normalnie zamknięty) dzięki czemu może być wykorzystany do włączenia przetwornicy napięcia lub innego urządzenia.
W przypadku wykorzystania jako zabezpieczenie przed głębokim rozładowaniem ustawiamy napięcie załączenia odbiorników na 11V i histerezę na 0,5V co pozwoli na włączenie odbiorników przy napięciu na akumulatorze 11V i więcej a wyłączy gdy napięcie spadnie do 10,5V tym samym zabezpieczy akumulatory przed rozładowaniem. W konfiguracji na 24V ustawiamy odpowiednio 22V histereza 1V.
W konfiguracji załączenia przetwornicy ustawiamy napięcie włączenia przetwornicy według uznania (11-15V) zaleca się ok 13,5 V natomiast histerezę na 2,5V co spowoduję włączenie przetwornicy gdy napięcie na akumulatorze osiągnie wartość 13,5 V natomiast wyłączenie gdy napięcie spadnie do 11V.
UWAGA !
W przypadku posiadania regulatora solarnego zaleca się dodatkowo zastosować powyższe urządzenie, które pozwoli nam wykorzystać nadmiar energii z ogniw słonecznych ponieważ większość regulatorów solarnym po naładowaniu akumulatorów odłącza je od procesu ładowania tym samym energia z ogniw słonecznych jest niewykorzystana!. Dzięki zastosowaniu sterownika przetwornicy po naładowaniu akumulatora nadmiar energi zostanie przekierowany do innego urządzenia takiego jak np. grzałka w zbiorniku CWU.
Histereza układu jest regulowana w zakresie 0,5-6V tzn. ustawiając napięcie włączenia przetwornicy na 28 V i histerezę na 6V jej wyłączenia nastąpi przy 22V
Parametry techniczne
- Napięcie zasilania 12V (10-15V)
- Regulacja napięcia załączenia 12V (11-15 V)
- Regulacja napięcia załączenia 24V (22-30V)
- Regulacja histerezy 0,1-6V
- Gwarancja 24 miesiące
