Wiadomości ogólne: Sterownik IB – Tron 3100FAN jest niezależnym regulatorem mikroprocesorowym wyposażonym w duży ciekłokrystaliczny wyświetlacz LCD, dedykowanym do obsługi central wentylacyjnych. Sterownik umożliwia sterowanie centralami 3-biegowymi, dla których sygnałem załączenia poszczególnych biegów jest zwarcie odpowiednich linii do masy układu (wersja 12V) lub do wyprowadzenia wspólnego (wersja 230V AC). Sterownik IB – Tron 3100FAN umożliwia regulację wymiany powietrza w budynku w oparciu o zaprogramowany harmonogram lub w trybie ręcznym. Sterowniki IB – Tron 3100FAN pozwalają zaoszczędzić koszty energii poprzez odpowiednią regulację wydajności wentylacji w zależności od potrzeb. Przyczyniają się tym samym do ochrony środowiska naturalnego i oszczędności finansowych. Mogą być powszechnie stosowane w hotelach, biurach, supermarketach, fabrykach, szpitalach, domach mieszkalnych i innych budynkach.
Właściwości: - Duży, podświetlany, ciekłokrystaliczny wyświetlacz LCD, wyświetlający aktualną prędkość wentylatora, temperaturę, nastawy, dzień tygodnia i inne informacje.
- 3 prędkości wentylatora do wyboru.
- Wejście do podłączenia sygnału zabrudzonego filtra centrali wentylacyjnej. W momencie zwarcia tego wejścia do masy (dla wersji 12V) lub do przewodu neutralnego (dla wersji 230V AC) wentylator zostanie priorytetowo wyłączony i rozlegnie się sygnał dźwiękowy.
- Estetyczny i nowoczesny wygląd.
- Niebieskie podświetlenie ekranu (podświetlenie uaktywnia się w momencie przyciśnięcia dowolnego przycisku i dezaktywuje się po pewnym czasie bezczynności).
- Łatwa, intuicyjna obsługa i programowanie.
- Zasilanie z sieci 230V z bateryjnym podtrzymywaniem pamięci ustawień.
- Kompleksowe programowanie procesu w cyklu tygodniowym z dokładnością do 1 minuty i możliwością zaprogramowania 4 odcinków czasowych każdego dnia.
- Ręczny lub automatyczny tryb pracy.
- Temperatura wyświetlana z rozdzielczością 0,1 ºC.
Dane techniczne: - Zużycie energii: < 2 W
- Liczba biegów: 3
- Temp. składowania: -5 ÷ 50 ºC
- Temp. wyświetlana: -20 ÷ 140 ºC (co 0,1 ºC)
- Dokładność pomiaru: 1 ºC
- Zasilanie: 12V DC lub 230V AC (do wyboru)
- Sygnał aktywny: zwarcie do COM
- Obudowa: ABS
- Wyświetlacz: LCD (3,2``)
- Sterowanie: Elektroniczne
- Stopień ochrony: IP30
- Pamięć ustawień: 36 miesięcy
Uwagi Ogólne: Sterownik dostępny jest w dwóch wersjach napięciowych: 12V DC (prąd stały) lub 230V AC (prąd przemienny). Sterownik przystosowany jest do pracy z urządzeniami, dla których aktywnym sygnałem (sterowanie prędkościami, czujnik filtra) jest zwarcie odpowiednich linii do masy (wersja 12V) lub do przewodu wspólnego (wersja 230V). Sterownik IB-Tron 3100FAN składa się z dwóch części: panelu głównego z wyświetlaczem LCD i klawiaturą oraz modułu przekaźnikowego, ze złączem do podłączenia centrali wentylacyjnej (złącze śrubowe dla wersji 230V lub gniazdo RJ-12 dla wersji 12V). Panel kontrolny przystosowany jest do montażu natynkowego lub do montażu na puszkę instalacyjną elektryczną (rozstaw otworów ok. 60 mm, puszka ok. 70x70mm). Moduł przekaźnikowy przewidziany jest do umieszczenia wewnątrz w/w puszki. Obydwa moduły łączone są ze sobą za pomocą przewodu 5-żyłowego, o długości kilkunastu centymetrów.
Zakres Dostawy: - 1x Sterownik (panel główny)
- 1x Moduł przekaźnikowy
- 1x Instrukcja obsługi
Zasada Działania: Przy pracy w trybie automatycznym (z harmonogramem) sterownik na początku każdego odcinka czasowego włącza zaprogramowany dla tego odcinka bieg centrali. Można zaprogramować 4 odcinki czasowe w ciągu doby i każdemu z nich przypisać jedną z 3 dostępnych wartości prędkości. W trybie manualnym użytkownik sam zadaje bieg centrali. Centrala pracuje na tym biegu cały czas, dopóki nie zostanie zadany inny bieg lub sterownik zostanie wyłączony. Zawsze gdy sterownik jest włączony, centrala pracuje na którymś biegu - nie ma możliwości całkowitego wyłączenia centrali. Innymi słowy, zawsze gdy sterownik jest włączony to jedno z wyjść sterujących biegami jest zwarte do masy (lub przewodu wspólnego). Wszystkie wyjścia sterujące biegami są odłączone od masy (przewodu wspólnego) tylko gdy sterownik jest wyłączony lub gdy aktywna jest sygnalizacja zatkanego filtra.

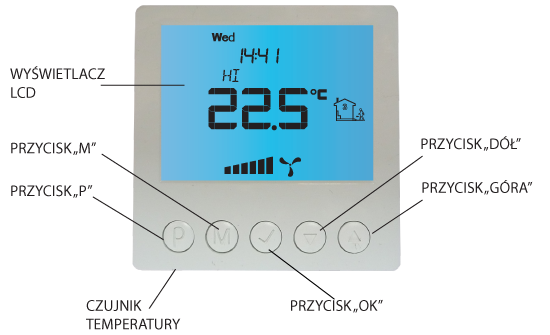

Panel Kontrolny Termostatu:

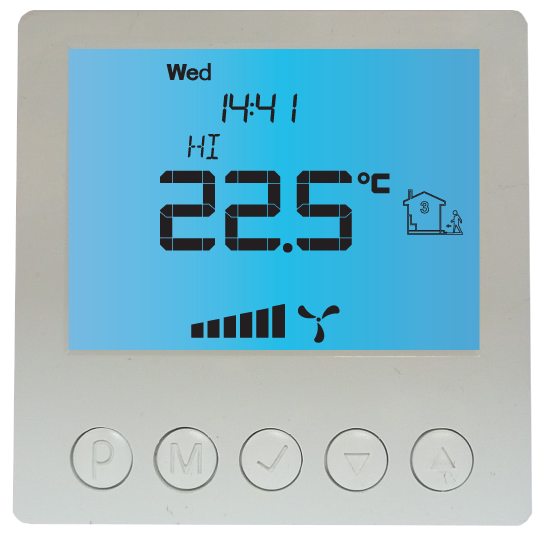

Wyświetlacz LCD:

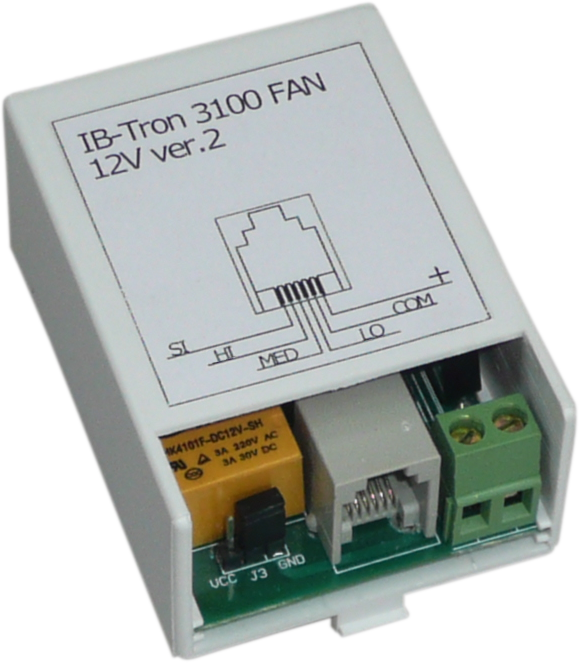

Moduł Przekaźnikowy - Wersja 12V DC:
Oznaczenie styków w gnieździe RJ-12: - „+” - plus zasilania 12V.
- „COM” - masa (minus) zasilania 12V.
- „LO” - wyjście biegu 1. Wyjście to jest zwierane do masy, gdy sterownik chce włączyć 1 bieg centrali.
- „MED” - wyjście biegu 2. Wyjście to jest zwierane do masy, gdy sterownik chce włączyć 2 bieg centrali.
- „HI” - wyjście biegu 3. Wyjście to jest zwierane do masy, gdy sterownik chce włączyć 3 bieg centrali.
- „SI” - wejście sygnału zatkanego filtra. Zwarcie tego wejścia do masy powoduje włączenie alarmu.

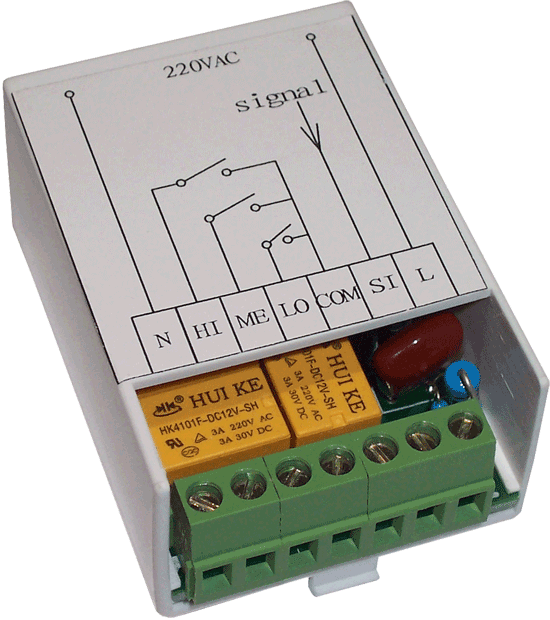

Moduł Przekaźnikowy - Wersja 230V AC:
Oznaczenie styków złącza śrubowego: - „N” - przewód neutralny 230V AC.
- „HI” - wyjście biegu 3. Wyjście to jest zwierane do wyprowadzenia wspólnego, gdy sterownik chce włączyć 3 bieg centrali.
- „MED” - wyjście biegu 2. Wyjście to jest zwierane do wyprowadzenia wspólnego, gdy sterownik chce włączyć 2 bieg centrali.
- „LO” - wyjście biegu 1. Wyjście to jest zwierane do wyprowadzenia wspólnego, gdy sterownik chce włączyć 1 bieg centrali.
- „COM” - wyprowadzenie wspólne.
- „SI” - wejście sygnału zatkanego filtra. Zwarcie tego wejścia do przewodu neutralnego powoduje włączenie alarmu.
- „L” - faza zasilania 230V AC.
Włączanie Sterownika: Gdy sterownik jest wyłączony, na wyświetlaczu wskazywana jest jedynie aktualna temperatura. Żadne wyjście sterujące biegami centrali nie jest wówczas aktywne. Gdy sterownik jest wyłączony, wciąż aktywna jest funkcja wykrywania zatkanego filtra.
Blokada Klawiatury: Aby zabezpieczyć sterownik przed niechcianą zmianą ustawień, można zablokować klawiaturę. Kiedy blokada klawiatury jest aktywna, na wyświetlaczu widoczny jest symbol kłódki a klawiatura nie reaguje na przyciskane klawisze.
Harmonogram Pracy: W trybie automatycznym można ustawić harmonogram pracy. Oznacza to ustawienie odpowiedniej prędkości centrali o konkretnej godzinie. Dzięki harmonogramowi można ustawić prędkość niższą w okresach gdy np. budynek jest nieużywany lub w okresach nocnych, a wyższą gdy budynek jest użytkowany. Zaprogramować można cztery odcinki czasu każdego dnia tygodnia, które zostały symbolicznie przedstawione na wyświetlaczu:
Czwarty odcinek czasowy trwa aż do początku pierwszego odcinka czasowego następnego dnia (np. od 21:00 w poniedziałek do 7:00 we wtorek).
Tryb Ręczny: W trybie ręcznym (manualnym) sterownik utrzymuje stale zadaną prędkość wentylacji (bez harmonogramu pracy). Jeżeli sterownik pracuje w trybie ręcznym (manualnym) na wyświetlaczu widoczny jest symbol dłoni i nie jest widoczny żaden symbol odcinka czasowego. Sterownik pozostaje w trybie ręcznym dopóki użytkownik nie zmieni go na tryb automatyczny.
Tryb Półautomatyczny: W trybie półautomatycznym następuje ręczna korekta prędkości w bieżącym odcinku czasowym. Po zakończeniu bieżącego odcinka sterownik wraca do trybu automatycznego i dalej pracuje zgodnie z harmonogramem. Do trybu półautomatycznego zawsze przechodzi się z trybu automatycznego, nigdy z manualnego. Gdy sterownik jest w trybie półautomatycznym, na wyświetlaczu widnieje napis „override”. Znika jednocześnie symbol bieżącego odcinka czasowego.
Wersja Oprogramowania: InsBud promuje politykę rozwoju dlatego zastrzegamy sobie prawo do wprowadzania zmian w termostatach i instrukcjach bez wcześniejszego powiadamiania. Nasza firma otwarta jest na wszelkiego rodzaju sugestie, które usprawnią nasze termostaty. Jeżeli mają Państwo pomysł na dodanie nowej funkcji lub potrzebują nietypowego rozwiązania prosimy o kontakt. W celu bezpłatnej aktualizacji oprogramowania prosimy o kontakt z naszą firmą.
Szczegółowa instrukcja w boksie po lewej stronie (pod kontaktem).
Opis modeli: - IB-Tron 3100FAN-BL-230V AC - model podstawowy, podświetlany ekran, napięcie 230V AC (155 zł brutto)
- IB-Tron 3100FAN-BL-12V DC - model podstawowy, podświetlany ekran, napięcie 12V DC (155 zł brutto)
Sprzedawanym modelem jest wersja podświetlana IB-Tron 3100FAN-BL-230V AC! Jeżeli ma być inne napięcie prosze to koniecznie potwierdzić tuż po zakupie!
Innych modeli i akcesorii proszę szukać na innych naszych aukcjach!
Potrzebujesz nowej funkcji w regulatorze? Zadzwoń i zapytaj, dodamy ją dla ciepie jak tylko to będzie możliwe!
